RAK Wireless WisHat PoE Pi HAT

RAK9003

Überblick

Erweitern Sie Ihre Raspberry Pi-basierte Netzwerklösung mit der Option, direkt über den Ethernet-Port Ihres Gateways mit Strom versorgt zu werden. Sie benötigen keine separate Stromversorgung! Diese Funktion eignet sich besonders für Anwendungen, die eine kabelgebundene Netzwerkkonnektivität nutzen.

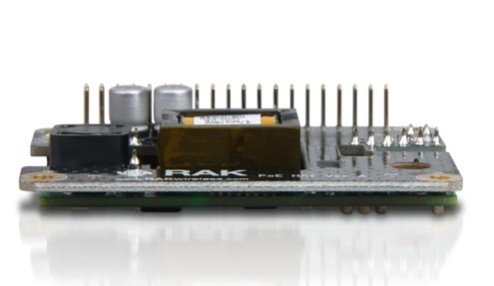

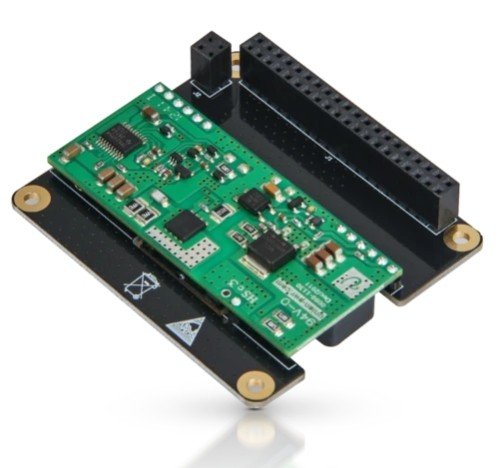

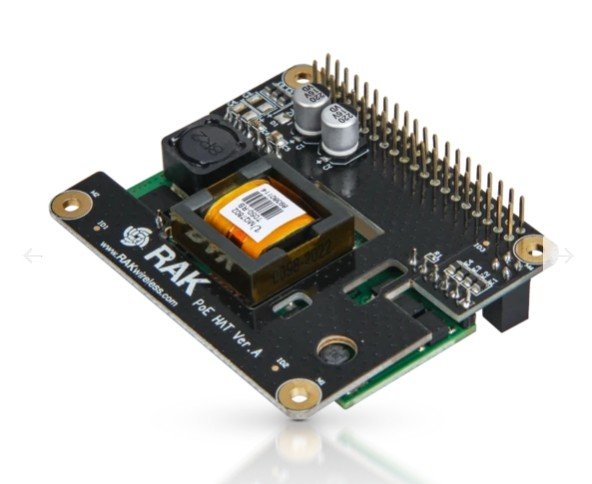

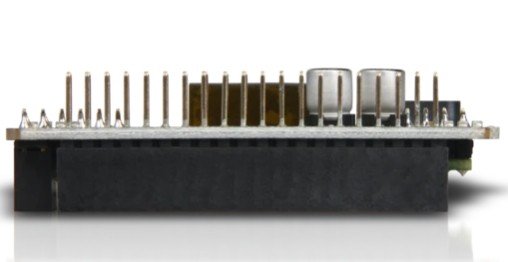

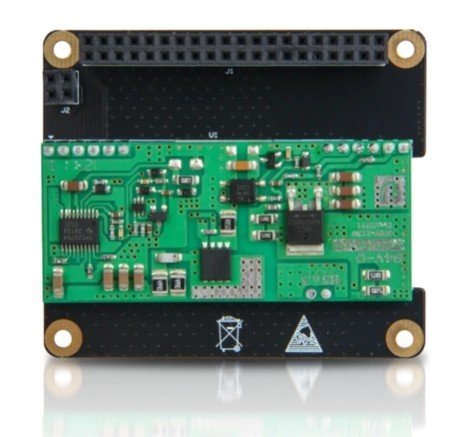

RAK9003 PoE Pi Hat ist eine Zusatzplatine mit Raspberry PI-Formfaktor, die direkt in einen Raspberry PI eingesteckt werden kann. RAK9003 PoE Pi Hat ermöglicht die Stromversorgung des Raspberry Pi über ein standardmäßiges CAT 5 Ethernet-Kabel.

RAK9003 PoE Pi Hat ist kompatibel mit dem IEEE 802.3af/at Power-over-Ethernet (PoE), es ist sowohl mit PoE Mode A als auch Mode B kompatibel. Der RAK9003 PoE Pi Hat Signatur- und Kontrollschaltkreis liefert die PoE AT Kompatibilitätssignatur und die Leistungsklassifizierung, die vom Power Sourcing Equipment (PSE) benötigt wird, bevor der Port mit bis zu 30 W Leistung versorgt wird. Der RAK9003 PoE Pi Hat ist mit Geräten der Klassen 0 bis 4 kompatibel. Der hocheffiziente DC/DC-Wandler arbeitet über einen weiten Eingangsspannungsbereich und liefert einen geregelten Ausgang mit geringer Restwelligkeit und geringem Rauschen. Der DC/DC-Wandler verfügt außerdem über einen integrierten Überlast- und Kurzschlussschutz am Ausgang.

Eigenschaften

• Raspberry Pi-Formfaktor mit einem 40-poligen kompatiblen Header (Pi3 B, Pi4 kompatibel)
• Konform mit IEEE 802.3af/at (Modus A &amp Modus B), 25W Max Load.
• Er enthält eine Schaltung zur Leistungsaushandlung auf der physikalischen Schicht und ist mit Geräten der Klassen 0 bis 4 kompatibel.
• Breite Betriebsspannung: 42V ~ 57V.
• Ausgangsstrom: 5V@5A
• Ausgangsspannungs-Welligkeit:
• Hoher Wirkungsgrad: 83% (Eingang 48V, 5V@5A).
• Hohe Isolierung: 5KV Isolierung zwischen Eingang und Ausgang.
• Überstrom/Kurzschluss
• RoHS-konform.
• Betriebstemperatur: -40 °C ~+85 °C

Link zum Datenblatt

RAK9003 PoE Pi HAT Datasheet | RAKwireless Documentation Center
