RAK Wireless WisGate Developer RAK7243 Pilot Gateway Pro LoRa 868MHz Version

RAK7243 Pilot Gateway Pro LoRa Gateway RAK831 upgrade,für PoC Raspberry Pi 3B+, RAK2245 Pi HAT

Überblick

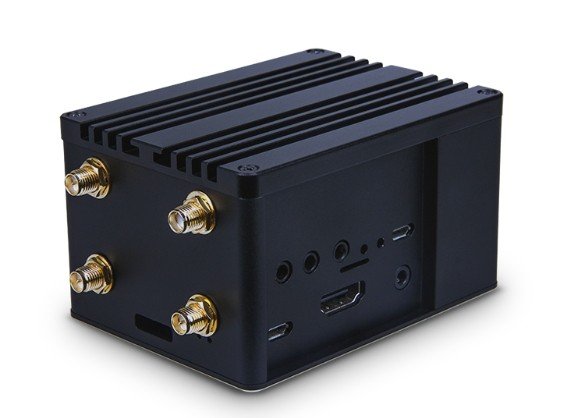

Das RAK7243C ist ein vollwertiges 8-Kanal-LoRaWAN®-Gateway, das Class A und C konform ist. Es besteht aus den folgenden Modulen: RAK2245, RAK2013, und Raspberry Pi 3B+.
Das Herzstück ist der Raspberry Pi 3B+, der alle anderen Hardwarekomponenten integriert und auf dem das Betriebssystem läuft. Das RAK2245 ist das Konzentratormodul, das die Rolle eines LoRa®-Transceivers übernimmt. Das RAK2013 sorgt für den zellularen Backhaul (zusätzlich zum Wi-Fi und Ethernet des Raspberry Pi 3B+).
Softwareseitig kann man sich entweder für TTN oder LoRa Server entscheiden und zusätzlich eine eigene Lösung mitbringen. TTN ist eher für den öffentlichen, cloudbasierten Einsatz geeignet. LoRa Server bietet eine Lösung, die auf einem privaten Server oder dem Gateway selbst betrieben werden kann.
Somit ist das RAK7243C eine flexible Lösung, die sich sowohl für kleine Projekte als auch für groß angelegte industrielle Lösungen eignet. Es bietet eine Vielzahl von Konnektivitätsoptionen und ist aufgrund seiner Größe und seines Gewichts ideal für den Einsatz in Innenräumen geeignet.
Beachten Sie, dass Sie den WisLink Cellular Pi HAT RAK2013 nicht nachträglich hinzufügen können, ohne die Platine RAK2245 im Gateway zu modifizieren.

Eigenschaften

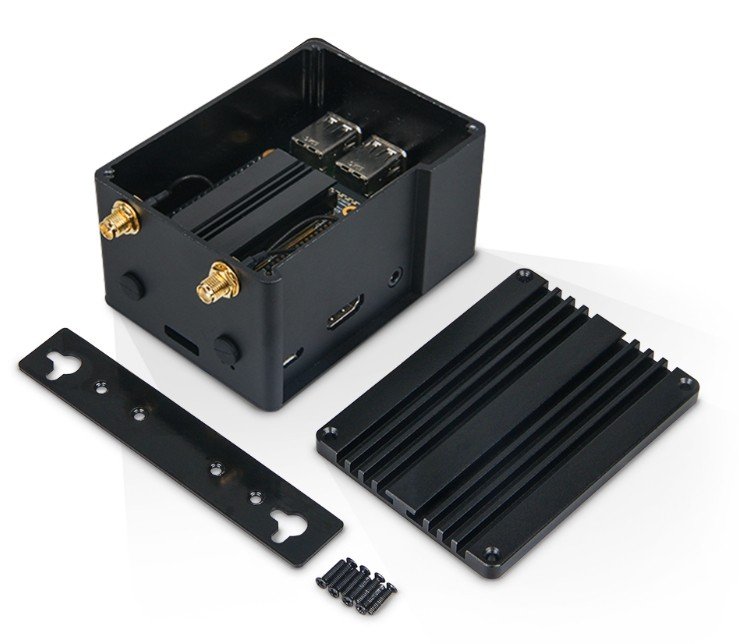

• Vormontiertes, voll funktionsfähiges LoRaWAN-Gateway
• Volle LoRaWAN-Stack-Unterstützung (Version 1.0.2)
• Unterstützt alle 8 Kanäle und Spreizfaktoren (SF7-SF12)
• Band-Unterstützung: 433MHz, 470MHz, 865MHz, 868MHz, 915MHz, 920MHz, 923MHz
• Sendeleistung: 27 dBm Max
• RX-Empfindlichkeit: -139dBm
• Das neue Design integriert das Ublox MAX-7Q GPS-Modul
• Quectel BG96/EG95 (je nach gewählter Konfiguration)

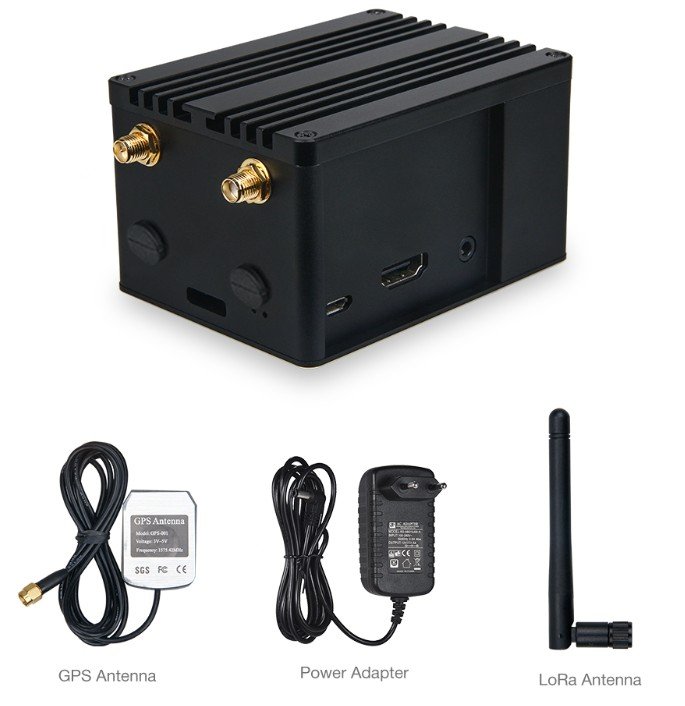

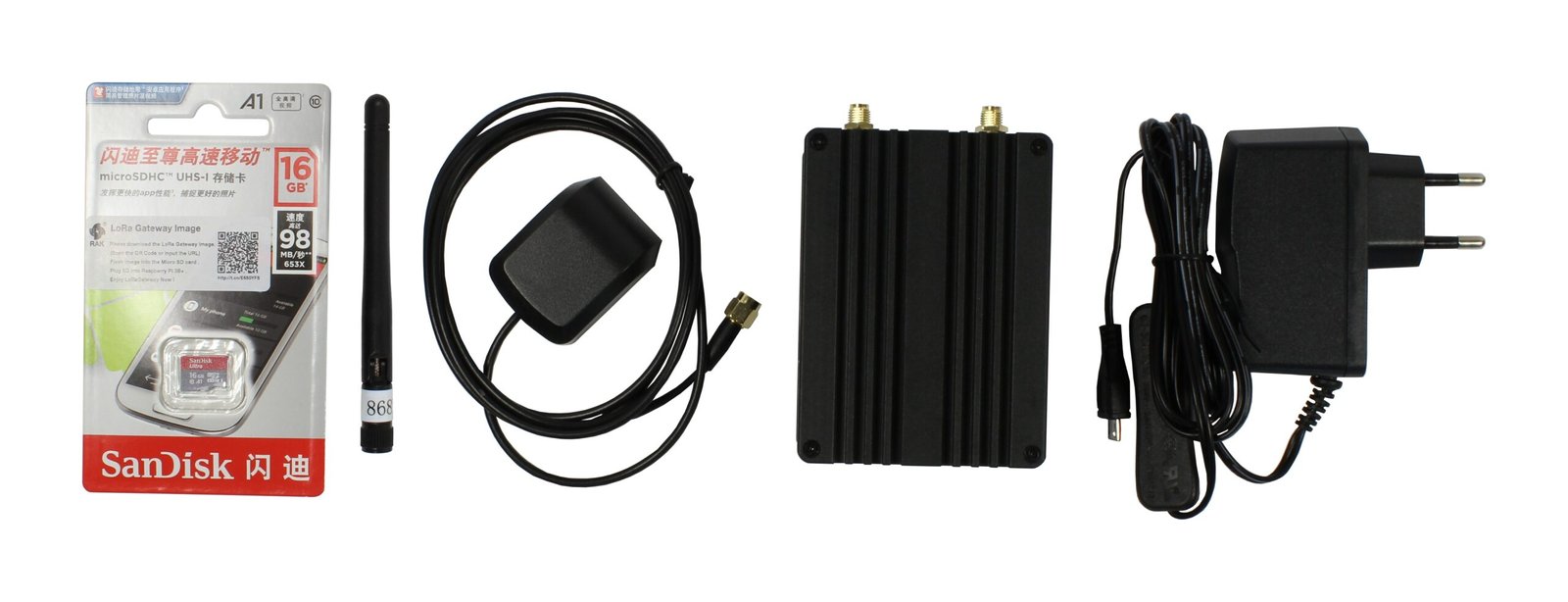

Lieferumfang

• 1 x RAK7243
• 1 x LoRa Antenne
• 1 x Netzteil
• 1 x 16GB Speicherkarte

Link zum Datenblatt

RAK7243C Quick Start Guide | RAKwireless Documentation Center
