Überblick

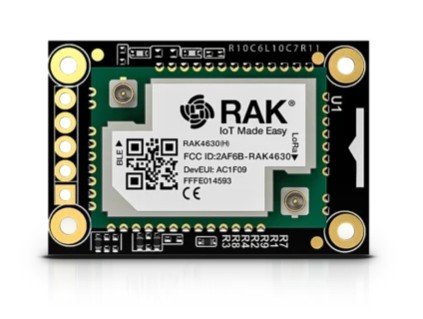

Der RAK4631 WisBlock LPWAN ist ein WisBlock Core Modul, das eine leistungsstarke Nordic nRF52840 MCU mit BLE 5.0, gepaart mit den neuesten LoRa® Transceivern von Semtech, der SX126x Serie, enthält. Im Vergleich zur älteren SX127x Serie bieten die Semtech SX126x Transceiver einen verbesserten Stromverbrauch und der verbesserte Leistungsverstärker kann nun mit bis zu +22dBm senden, mit einem Gesamtverbindungsbudget von bis zu 170dB für eine erweiterte Kommunikationsreichweite. Dies macht das RAK4631 zu unserer bisher besten Ultra-Low-Power-Kommunikationslösung mit großer Reichweite. Der für den weltweiten Einsatz konzipierte RAK4631 WisBlock Core ist in zwei Varianten erhältlich: RAK4631(H) unterstützt ISM-Bänder von 779-923 MHz, einschließlich der typischerweise in Europa, den USA und Indien verwendeten Bänder, und die Variante RAK4631(L) für die 433-470-MHz-Bänder, die für China und 433-MHz-spezifische Einsätze gedacht ist.

Das Modul enthält außerdem einen temperaturgesteuerten Quarzoszillator (TXCO) für den korrekten Betrieb in einem breiten Temperatur- und Bandbreitenbereich sowie mehrere Kommunikationsschnittstellen wie UARTs, I2C, SPI, ADC, USB und GPIOs. Der RAK4631 kann zusammen mit dem RAK5005-O WisBlock Basismodul leicht mit vielen verfügbaren Sensoren und IO-Boards erweitert werden. Dies ist der ideale LoRa®-Endknoten für batterie- und/oder solarbetriebene Anwendungen an abgelegenen Orten. Es kann einfach mit der Arduino IDE oder der PlatformIO Erweiterung für IDE’s wie Atom, MS Visual Studio Code oder Clion programmiert werden.

Eigenschaften

• LoRaWan® 1.0.2 Protokoll-Stack (unterstützt Klasse A &amp C)
• Bluetooth Low Energy 5.0 Protokoll-Stack
• Nordic nRF52840:

1. Ultra-low-power MCU
2. 32-Bit ARM® Cortex-M4F CPU
3. 64MHz CPU-Takt
4. 1 MB Flash, 256 KB RAM

• Große Auswahl an Anschlüssen:

1. I2C, SPI, Analogeingänge,
2. Digitale Eingänge und Ausgänge

• Semtech SX1262:

1. Niedriger Stromverbrauch und hohe Reichweite
2. LoRa®-Transceiver

Lieferumfang

• 1Stück RAK4631
• 1Stück Antenne für LoRa
• 1Stück Antenne für Bluetooth Low Energy

Link zum Datenblatt

RAK4631 WisBlock LPWAN Module Datasheet | RAKwireless Documentation Center
