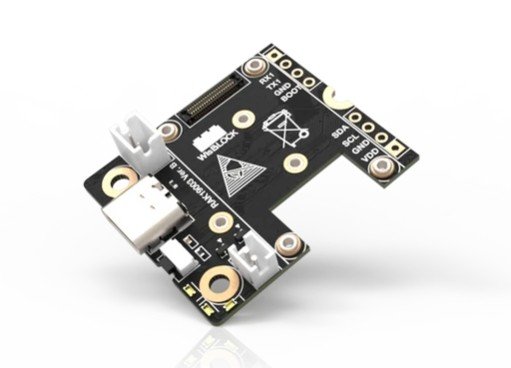

RAK Wireless WisBlock Base Board RAK19003

Überblick

Das RAK Wireless WisBlock Base Board (RAK19003) ist der Basisblock für RAK WisBlock. Es ist der Träger für das WisBlock Core MCU Modul und zwei WisBlock Module mit 24 Pin WisConnector. Er ermöglicht es den Ingenieuren und Herstellern, mit geringem Aufwand Prototypen zu bauen, verschiedene Arten von Sensoren zu testen und die Anwendung zu entwickeln. Und da alle Komponenten und Module von WisBlock industrietauglich sind, ist der Schritt von der Entwicklung zur Massenproduktion kein Problem.

Das WisBlock Base Board unterstützt standardmäßig 3 verschiedene Stromversorgungen. Je nach Anwendung kann zwischen 5V USB, 3.7V LiPo-Akkus und 5V Solarpanels oder einer Kombination gewählt werden. Das WisBlock Base Board ermöglicht Anwendungen mit geringem Stromverbrauch durch die Möglichkeit, die Stromversorgung für den WisBlock Sensor ein- und auszuschalten.

Das WisBlock Base Board hat eine Größe von nur 30 x 35 mm, wodurch Sie Lösungen schaffen können, die in die kleinsten Gehäuse passen.

Eigenschaften

• Einfache Plug’n’Play-Steckplätze für WisBlock Core MCU, kleinen WisBlock Sensor, WisBlock Extra, kleinen WisBlock Storage und WisBlock Power Module
• Kleiner Formfaktor
• Unterstützt 3 verschiedene Stromversorgungsquellen
• Optimiert für Anwendungen mit niedrigem Stromverbrauch
• I2C, UART, GPIO’s und Analogeingang mit Lötkontakten zugänglich
• 2 benutzerdefinierbare LED’s
• Reset-Taster
• USB Typ C Debug-Anschluss
• 1 Steckplatz für WisBlock Core MCU
• 2 Steckplätze für Module mit 24poligem WisConnector

Lieferumfang

• 1 x  RAK19003
• 1 x USB-Typ-C-Kabel
• 1 Satz Schrauben (Kit)

Technische Daten

RAK19003 WisBlock Mini Base Board Datasheet | RAKwireless Documentation Center
