RAK Wireless · LoRa · WisBlock · Base Board · RAK5005-O - 198492

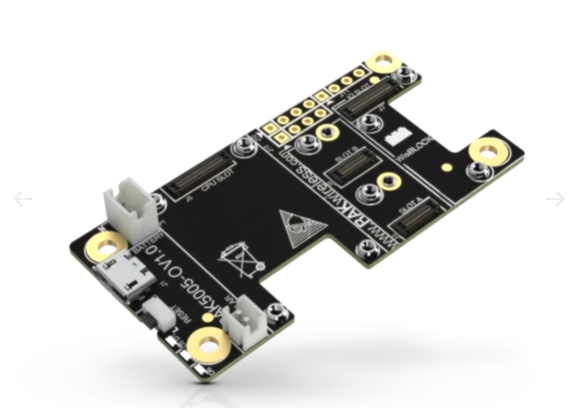

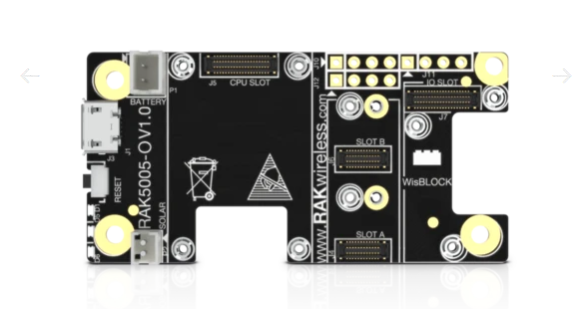

RAK Wireless WisBlock Base Board

Überblick

Der WisBlock Base Board (RAK5005-O) ist der Basisblock für RAK WisBlock. Es ist der Träger für das WisBlock Core MCU Modul und den WisBlock Sensor und Module aus anderen WisBlock Kategorien. Er ermöglicht es den Ingenieuren und Herstellern, mit geringem Aufwand Prototypen zu bauen, verschiedene Arten von Sensoren zu testen und die Anwendung zu entwickeln. Und da alle Komponenten und Module von WisBlock industrietauglich sind, ist der Schritt von der Entwicklung zur Massenproduktion kein Problem.

Das WisBlock Base Board unterstützt standardmäßig 3 verschiedene Stromversorgungen. Je nach Anwendung kann zwischen 5V USB, 3.7V LiPo-Akkus und 5V Solarpanels oder einer Kombination gewählt werden. Das WisBlock Base Board ermöglicht Anwendungen mit geringem Stromverbrauch durch die Möglichkeit, die Stromversorgung für den WisBlock Sensor und von einer anderen WisBlock-Kategorie mit Steckplätzen ein- und auszuschalten.

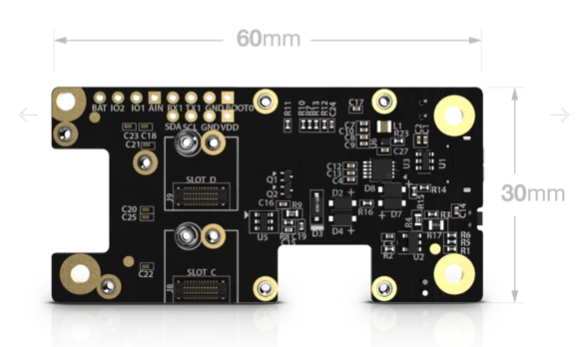

Das WisBlock Base Board hat eine Größe von nur 30 x 60 mm, wodurch Sie Lösungen schaffen können, die in die kleinsten Gehäuse passen.

Eigenschaften

• Einfache Plug’n’Play Steckplätze für WisBlock Core MCU, WisBlock Sensor und WisBlock Interface, WisBlock Wireless, WisBlock Display, WisBlock Extra, WisBlock Storage und WisBlock Power Module
• Kleiner Formfaktor
• Unterstützt 3 verschiedene Stromversorgungsquellen
• Optimiert für Anwendungen mit niedrigem Stromverbrauch
• I2C, UART, GPIO’s und Analogeingang mit Lötkontakten zugänglich
• 2 benutzerdefinierbare LED’s
• Reset-Taster
• USB-Debug-Anschluss
• 1 Steckplatz für WisBlock Core MCU
• 4 Steckplätze für WisBlock Sensor Sensormodule
• 1 Steckplatz für weitere WisBlock Kategorien Erweiterungsmodule

Link zum Datenblatt

RAK5005-O WisBlock Base Board Datasheet | RAKwireless Documentation Center
