SATEL - Ethernetmodul für GSM-X Wählgerät - GSM-X-ETH

GSM-X LTE bietet eine erweiterte Funktionalität im Bereich der Kommunikation und Unterstützung von deren verschiedenen Kanälen. Das Gerät ist mit einem Zellulartelefon ausgestattet, welches die Datenübertragung in der LTE*-Technologie unterstützt.

Dieses Modul kann zur Realisierung der Überwachung in Alarmsystemen genutzt werden. Zu diesem Ziel nutzt es die Verbindung über den Dialer einer beliebigen Alarmzentrale oder einen ihrer entsprechend konfigurierten Ausgänge.

Ein wichtiges Merkmal des Gerätes ist die Möglichkeit der Erweiterung um das Ethernetmodul GSM-X-ETH, wodurch eine Überwachung auf zwei voneinander unabhängigen Wegen realisiert werden kann (Datenübertragung über Mobilfunknetz* und Ethernet). Die ständige Kontrolle des Status der Verbindungen mit der Leitstelle sowie die Austauschbarkeit der Übertragungskanäle verursachen, dass die strengen Anforderungen der Norm EN 50136 im Bereich des sog. Dual Path Reporting erfüllt sind.

GSM-X LTE ermöglicht, Benachrichtigungen an 8 Telefonnummern zu übersenden – dies kann auf verschiedene Weise erfolgen: per Sprachmeldungen, SMS oder PUSH Nachrichten evtl. CLIP-Service.

Das Modul bietet einen umfassenden Betrieb mit den Zentralen INTEGRA und INTEGRA Plus. Angeschlossen an die RS-232-Schnittstelle der Zentrale wird es die Aufschaltung und Benachrichtigung realisieren (im Falle der Zentralen INTEGRA Plus, basiert der SMS-Inhalt direkt auf der Ereignisliste). Es ermöglicht auch die Fernparametrierung dieser Zentralen über einen Computer mit installiertem Programm DLOADX und die Verwaltung von Alarmsystemen mithilfe des Programms GUARDX.

Das Gerät kann eine analoge Telefonleitung völlig ersetzen, indem es als Backup-Verbindungskanal betrieben wird. Wenn die Leitung nicht zugänglich ist, leitet es die Sprachnachrichten an das Mobilfunknetz weiter. Im Falle der PBX-Telefonanlagen kann es als eine zusätzliche externe Leitung betrieben werden.

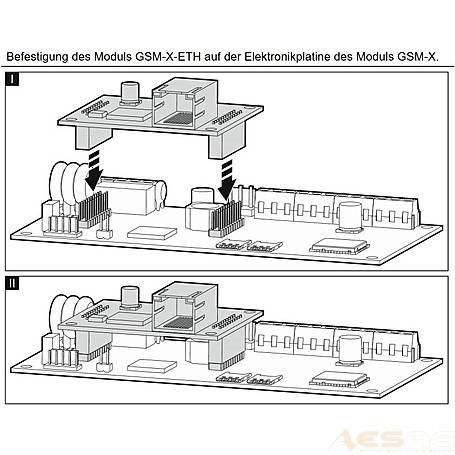

Das GSM-X-ETH Modul ist ein Zubehörartikel zur Erweiterung der Kommunikationsoptionen des universellen Wählgeräts GSM-X über das Ethernet. Die Benutzung dieses Kanals kann parallel zur GPRS-Übertragung erfolgen oder eine Alternative dazu sein. Verfügbar ist eine Konfiguration von Prioritäten, die einzelne Wege für konkrete Funktionen nutzt. Diese Option ermöglicht eine optimale Anpassung der Einstellungen des GSM-X-Moduls an die Erfordernisse eines konkreten Systems.

Produktbesonderheiten:

• Zusammenarbeit mit dem Kommunikationsmodul GSM-X
• Bedienung eines zusätzlichen Kommunikationskanals – dem Ethernet
• Mithilfe des Programms GX Soft konfigurieren Sie die Einstellungen des Ethernetmoduls GSM-X-ETH (siehe vollständige Anleitung zum Modul GSM-X)
• An  die  Buchse RJ-45 des Moduls GSM-X-ETH wird das Ethernet-Kabel angeschlossen. (Verwenden Sie ein Kabel nach dem Standard 100Base-TX, identisch, wie beim Anschluss des Computers ans Netz.)

Technische Daten:

• Abmessungen der Elektronikplatine 61 x 51 mm
• Betriebstemperatur -10…+55°C
• Ruhestromaufnahme 25 mA
• Max. Stromaufnahme 25 mA
• Gewicht 25 g
• Max. Luftfeuchtigkeit 93±3%
• Umweltklasse gem. EN50130-5 II

Lieferumfang des AJAX Funk – Alarmanlagen-SET’s:

• 1x Satel GSM-X-ETH – Ethernetmodul für GSM-X Wählgerät
