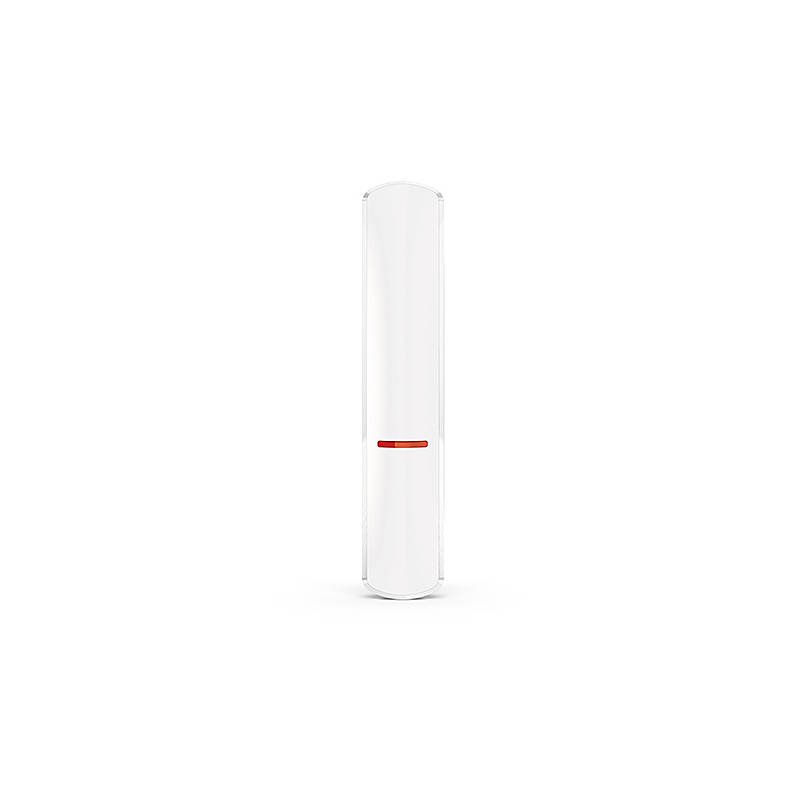

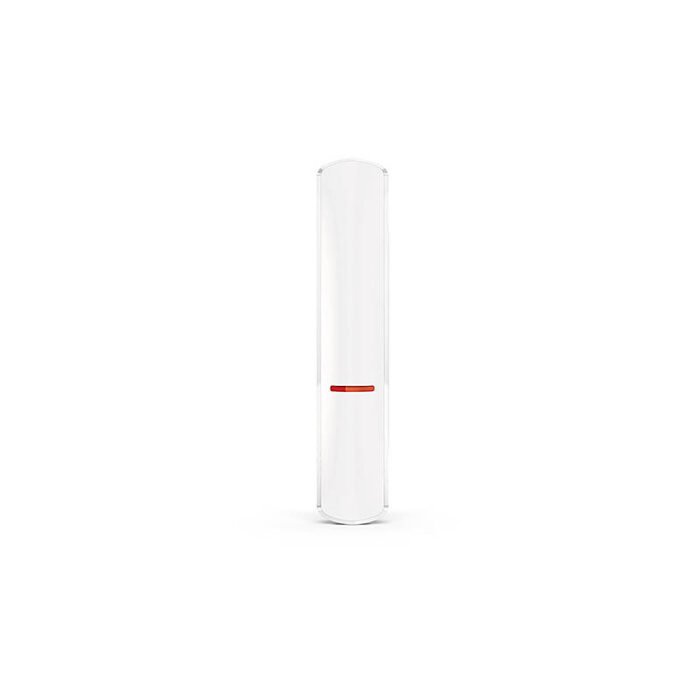

XD-2 ist ein verdrahteter Universalmelder, der mit beliebiger Alarmzentrale kompatibel ist. XD-2 kann eingesetzt werden als: Magnetkontakt, Erschütterungsmelder, Erschütterungsmelder mit Magnetkontakt, Wassermelder.
Der Melder ist in Weiß (XD-2), Braun (XD-2 BR) und Dunkelgrau (XD-2 DG) erhältlich.

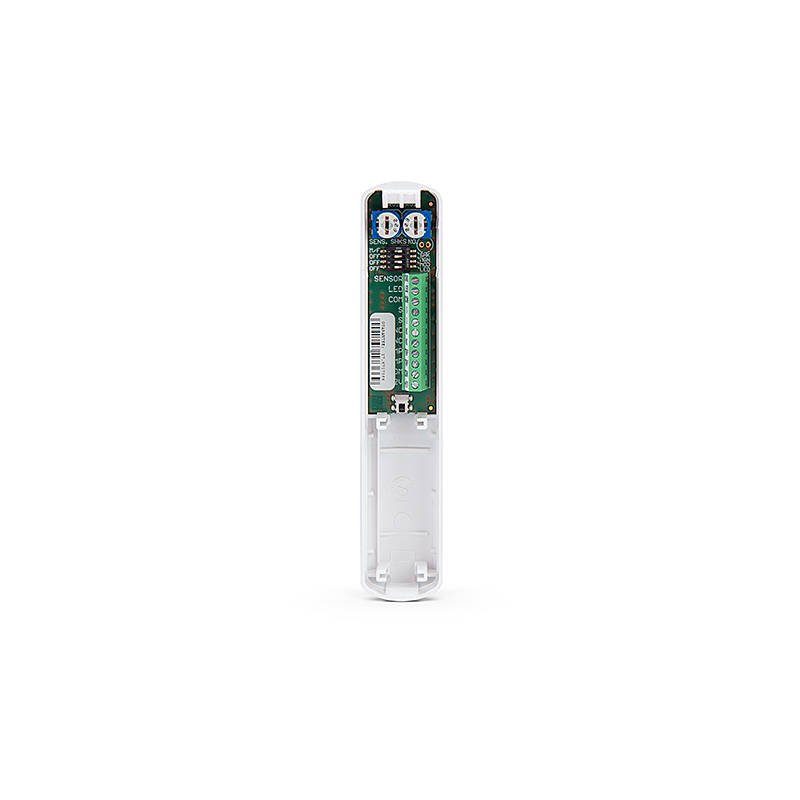

- Wahl des Meldertyps mithilfe der DIP-Schalter
- Betriebsmodi:
- Magnetkontakt:
- Erkennung der Tür- und Fensteröffnung usw.
- Eingang für den Anschluss eines verdrahteten Melders Typ NC
- 1 Alarmausgang
- Erschütterungsmelder:
- Erkennung von Erschütterungen und Schwingungen, die bei Aufbruchversuchen von Türen oder Fenstern u. ä. entstehen
- 1 Alarmausgang
- Erschütterungsmelder mit Magnetkontakt:
- Erkennung von Erschütterungen und Schwingungen, die bei Aufbruchversuchen von Türen oder Fenstern u. ä. entstehen
- Erkennung der Tür- und Fensteröffnung usw.
- 1 oder 2 Alarmausgänge
- Wassermelder:
- Erkennung des Wasseraustritts in Räumen mit Wasserinstallation
- Eingang für den Anschluss externer Wassersonde FPX-1 (weiß), FPX-1 BR (braun) oder FPX-1 DG (dunkelgrau) – Sonde separat erhältlich
- 1 Alarmausgang
- LED zur Signalisierung
- Magnetkontakt:
Produktbesonderheiten:
- nutzbar als Magnetkontakt, Erschütterungsmelder, Erschütterungsmelder mit Magnetkontakt oder Wassermelder
- Sonde zur Wassererkennung nicht inkl.
- 1-2 Alarmausgänge
- Überwachung der Spannungsversorgung
- Ein-/Ausschalten der LED zur Signalisierung per Fernzugriff
- Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montagefläche
- 2 Magnete im Lieferumfang (zur Aufbau- und Einbau-Montage)
- Abmessungen: 20 x 102 x 23 mm
Technische Daten:
- Betriebstemperatur: -10°C…+55°C
- Ruhestromaufnahme: 12,5 mA
- Max. Stromaufnahme: 14 mA
- Gewicht: 46 g
- Max. Luftfeuchtigkeit: 93±3%
- Umweltklasse gem. EN50130-5: II
- Abmessungen des Gehäuses des Melders: 20 x 102 x 23 mm
- Erfüllte Normen: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
- Sicherheitsgrad gem.: Grade 2
- Abmessungen vom Gehäuse des Magneten für die Aufbau-Montage: 15 x 52 x 6 mm
- Abmessungen der Unterlage des Magneten für die Aufbau-Montage: 15 x 52 x 6 mm
- Abmessungen vom Gehäuse des Magneten für die Einbau-Montage: ø10 x 28 mm
- Maximaler Spalt – Aufbau-Magnet (Magnetkontakt): 20 mm
- Maximaler Spalt – Einbau-Magnet (Magnetkontakt): 18 mm
- Sabotageausgänge (NC-Relais, ohmsche Last): 40 mA / 24 V DC
- Spannungsversorgung (±25%): 12 V DC
- Alarmausgänge S (NC-Relais, ohmsche Last): 40 mA / 24 V DC
- Relaiskontaktwiderstand (Alarmausgang NC): 26 Ohm
- Relaiskontaktwiderstand (Alarmausgang S): 26 Ohm
- Sensibilität des SNS-Eingangs (Melder Typ NC): 150 ms
- Sensibilität des SNS-Eingangs (Wassersonde): 1 s
- Detektionsreichweite (abhängig von der Montagefläche) (Erschütterungsmelder): bis 3 m
- Alarmausgänge NC (NC-Relais, ohmsche Last): 40 mA / 24 V DC
Lieferumfang:
- 1x Satel XD-2 Universalmelder, weiss
