SKU: JA-101KR-LAN3G

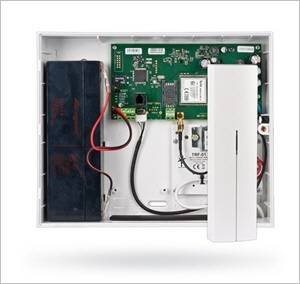

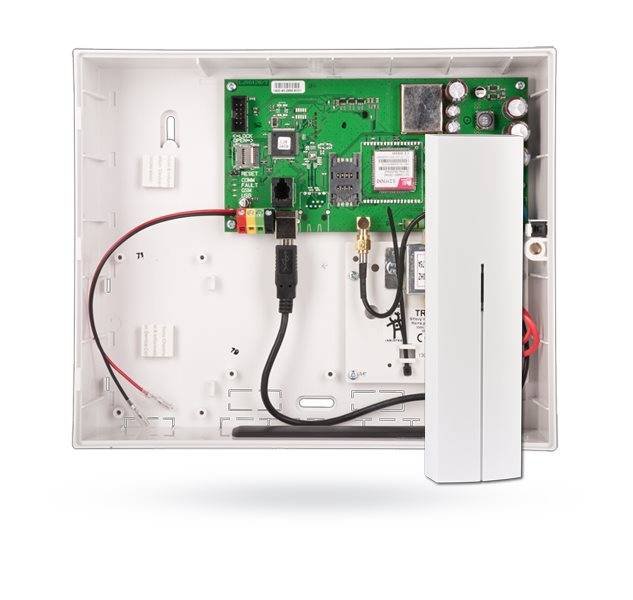

JABLOTRON 100 - Zentrale inkl. LAN, Funk & 3G-Modul - JA-101KR-LAN3G

Jablotron
Availability:

12 vorrätig


EAN: N/A
  • Alarmzentrale, Hybrid, Jablotron
  • nach Richtlinien: EN 50131 Grad 2
  • Einsatzgebiet: Gewerbeobjekte, Haus, Wohnung
  • Bedienung: Bedienteil, per RFID-Chip/-Karte, Fernbedienung, per Webserver, per App, per Zahlencode, per wAppLoxx Zylinder
  • Funk-/Buszonen: 50,
  • Bereiche: 8
  • Max. Anzahl Benutzer: 50
  • Max Program. PG-Ausgänge: 16

Das Alarmsystem JABLOTRON JA-100 mit seiner innovativen revolutionären, leichten Steuerung ist eine umfassende Lösung für den Schutz vor Einbruch, Feuer und vielem mehr. Auf höchstem Sicherheitsniveau wird einfachste Bedienung garantiertund gleichzeitig mit Cloud basierten Smart Home Lösungen ein bislang nie dagewesener Comfort ermöglicht.

Es ist ein hoch professionelles Sicherheitssystem welches die Installation und Programmierung durch einen geschulten Fach-Errichter erfordert.

Der Schutz kann individuell und genau auf die Bedürfnisse der Besitzer eingerichtet werden. Sei es als Bus-System, als komplettes Funksystem, oder als eine Kombination von beidem.

Die Felxibilität der JA-100 Alarmanlage ermöglicht die Verwendung des Systems für Ein- und Mehrfamilienhaushalte, Büros, Unternehmen bis hin zu umfangreichen Gebäudekomplexen. Dabei bleibt das Alarmsystem für alle Benutzer besonders einfach bedienbar.

Diese scheinbar unvereinbaren Anforderungen werden mit einem revolutionären patentierten Bediensystem ermöglicht. Neu ist nicht nur die Bedienungsweise sondern die ganze Systemarchitektur. Der Umfang an Komponenten, die Busanordnung, ein neues Funkprotokoll, die Kommunikationsmöglichkeiten mit Cloud Services und Apps für Service- und Benutzerzugriffe aus der Ferne machen aus der Alarmanlage eine zuverlässige und moderne Lösung zur elektronischen Absicherung.

Patentierte Steuerung

Die Bedienung kann durch bis zu 300 verschiedene Benutzer erfolgen. Dank der leicht verständlichen Schalt- und Anzeigesegmente mit grünen und roten LEDs, ist das System intuitiv und einfach zu steuern.

Die Schaltsegmente zeigen mit ihrer Ampellogik zugleich den Status der einzelnen Alarmbereiche und PG-Schaltausgänge an.

Das System wird durch Drücken des jeweiligen Segmentes bedient, und durch Codeeingabe an der Tastatur oder Anlegen der RFID- Karte oder des Chip-Tags verifiziert. Es können bis zu 20 Schalt- und Anzeigesegmente an einem Bediengerät übereinander angeschlossen werden.

System Eigenschaften

Das JABLOTRON JA-100 Alarmsystem wurde nach der EN Norm 50131 entworfen und ist bis zur Sicherungsstufe 2 zertifiziert

Die Alarmzentrale kombiniert die Möglichkeiten einer modernen Busarchitektur mit jenen der Funk basierten Peripherieanbindung. Die Funkkommunikation basiert auf einem für die JA-100 neu entwickelten bidirektionalen Übertragungsprotokoll, welches im 868 MHz Frequenzband mit mehrfachen Sicherheitslayern und Integritätsfunktionen gegen absichtliche und zufällige Datenkollisionen ausgestattet ist.

Die Funkreichweiten können durch Anschluss weiterer Funkmodule an den Bus fast beliebig vergrössert werden.

Bei den grossen Alarmzentralen JA-106K/106KR stehen bis zu 120 Funk- oder Buszonen / Meldelinien für die Zuordnung von Meldern, Tastaturen und Bedienungselementen, Sirenen, u.s.w. zur Verfügung.  Das System kann in 15 Sektionen/Alarmbereiche aufgeteilt werden und es können 32 programmierbare Ausgänge genützt werden.

Kommunikation

Die Zentrale verfügt bereits über ein eingebautes GSM/GPRS Modul (JA-101K/101KR) bzw. ein eingebautes GSM/GPRS/LAN Modul (JA-106K/106KR), welches die Sprach-, SMS- oder GPRS- Kommunikation mit den Benutzern und/oder der Alarmempfangsstelle ermöglicht. Sie kann um ein Wahlgerät für die PSTN-Festnetzleitung ergänzt werden.

Die Module erfüllen neben der Funktion der Informationsübertragung aus dem System auch die Funktion eines Modems für den vollwertigen Fernzugriff, Monitoring, Programmierung, und auch die Steuerung der Ausgänge (z.B. der Hausgeräte). Der Fernzugriff kann via Internet Apps für Smartphone, SMS- Befehle und USB-Anschluss der Einstellungssoftware F-Link realisiert werden.

Für die individuelle Objektsicherung steht eine breite Skala von Peripherie-Meldern in der Bus- sowie der Funkausführung zur Verfügung. Darunter finden sich innovative Meldertypen wie ein kombinierter PIR- und Mittelwellen- Bewegungsmelder, ein «unsichtbarer» Magnetmelder für die versteckte Montage, ein Bewegungsmelder mit integriertem Glasbruchbelder oder Bewegungsmelder und Lichtschranken für den Aussenbereich.

Für den Brandschutz wird ein optischer und thermischer Dualmelder mit hoher Detektionssicherheit eingesetzt.

Modular aufgebaut – Die Varianten der Jablotron 100 im Vergleich

Es gibt kaum ein Objekt, welches sich mit der JABLOTRON JA-100 nicht optimal sichern lässt. Deshalb kann bereits bei der Auswahl der Zentrale auf 4 unterschiedliche Typen zurückgegriffen werden.

  • Die JA-100K ist die kleinere von zwei Varianten mit LAN Modul, 32 Meldelinien, 4 Bereiche, ohne Funkmodul (End Of Life)
  • Die JA-100KR ist die kleinere von zwei Varianten mit LAN Modul, 32 Meldelinien, 4 Bereiche, mit Funkmodul (End Of Life)
  • Die JA-101K ist die kleinere von zwei Varianten, mit GSM/GPRS Modul, 50 Meldelinien und 6 Bereiche, ohne Funkmodul. (End Of Life)
  • Die JA-101KR ist die kleinere von zwei Varianten, mit GSM/GPRS Modul, 50 Meldelinien und 6 Bereiche, mit Funkmodul. (End Of Life)
  • Die JA-101KR-LAN3G ist die kleinere von zwei Varianten, mit GSM/GPRS und LAN Modul, 50 Meldelinien und 6 Bereiche, mit Funkmodul. (End Of Life)
  • Die JA-103K ist die kleinere von zwei Varianten, mit LAN Modul, 50 Meldelinien, 8 Bereiche, ohne Funkmodul
  • Die JA-103KR ist die kleinere von zwei Varianten mit LAN Modul, 50 Meldelinien, 8 Bereichen, mit Funkmodul
  • Die JA-106K ist die grössere von zwei Varianten, mit GSM/GPRS/LAN Modul, 120 Meldelinien und 15 Bereiche, ohne Funkmodul. (End Of Life)
  • Die JA-106KR ist die grössere von zwei Varianten, mit GSM/GPRS/LAN Modul, 120 Meldelinien und 15 Bereiche, mit Funkmodul. (End Of Life)
  • Die JA-106K-3G ist die grössere von zwei Varianten, mit 3G GSM Modul, LAN Modul, 120 Meldelinien und 15 Bereiche, ohne Funkmodul. (End Of Life)
  • Die JA-107K ist die grössere von zwei Varianten mit LAN Modul, 230 Meldelinien, 15 Bereichen, ohne Funkmodul
  • Die JA-107KR ist die grössere von zwei Varianten mit LAN Modul, 230 Meldelinien, 15 Bereichen, mit Funkmodul

Produkt Highlights:

  • bis zu 50 Funk- oder Buslinien
  • bis zu 50 Benutzercodes
  • bis zu 8 Sicherungsbereiche
  • bis zu 16 programmierbare PG Ausgänge
  • 20 voneinander unabhängige Zeitschaltuhren
  • SMS und Sprachreporte aus dem System an bis zu 8 Benutzer
  • Fernbedienung über SMS, Sprachmenü und das Portal MyJABLOTRON
  • 4 einstellbare Alarmempfangsstellen (AES)
  • 5 wählbare Protokolle für die AES Übertragung



Technische Daten:

Stromzufuhr der Zentrale ~ 230 V/50, max. 0.1 A mit Sicherung T200 mA
Sicherheitsklasse II
Backup-Batterie 12 V; 2,6 Ah (Blei-Gel)
Maximale Ladezeit der Batterie 72 Std.
BUS-Spannung (rot – schwarz) 12,0 bis 13,8 V
Maximaler Dauerstromverbrauch von der Zentrale 400 mA permanent
1000 mA für 5Minuten
Max. Dauerstromverbrauch für einen Backup von 12 Stunden Ohne GSM Wähl-
und Übertragungs-gerät
LAN – AUS: 123 mA
LAN – EIN: 78 mA
  Mit GSM Wähl-
und Übertragungs-gerät
LAN – AUS: 103 mA
LAN – EIN: 58 mA
Max. Dauerstromverbrauch für einen Backup von 24 Stunden Ohne GSM Wähl-
und Übertragungs-gerät
LAN – AUS: 37 mA
LAN – EIN: Nicht möglich
  Mit GSM Wähl-
und Übertragungs-gerät
LAN – AUS: 17 mA
LAN – EIN: Nicht möglich
Maximale Geräteanzahl 50
LAN-Kommunikator Ethernet Schnittstelle, 10/100BASE-T

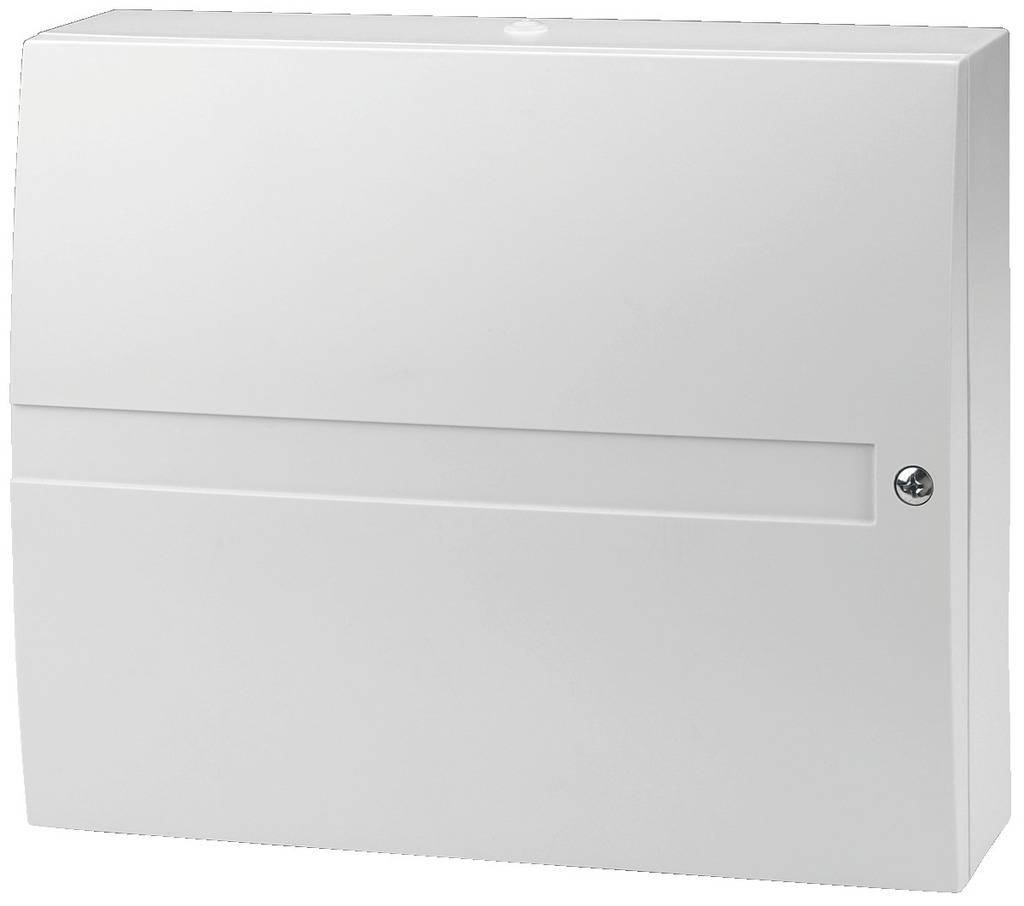

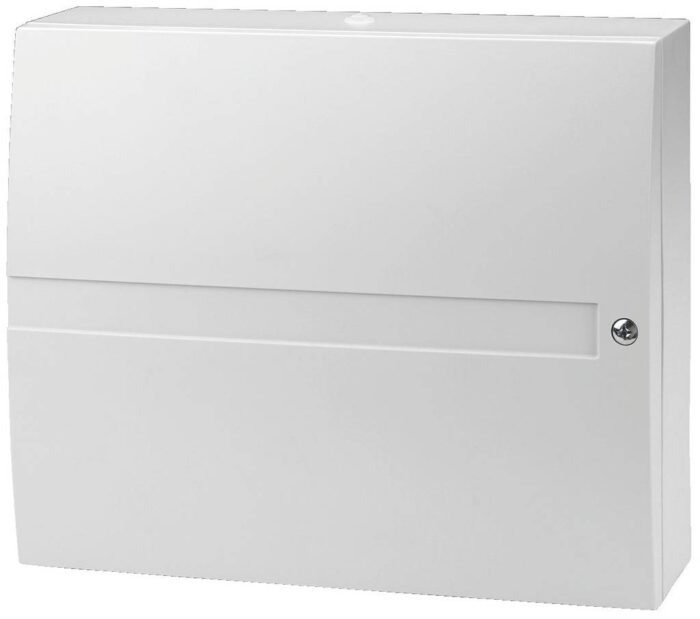

Abmessungen 258 x 214 x 77 mm
Gewicht ohne AKU 1250 g
Reaktion auf eine ungültige Codeeingabe Alarm nach 10 falschen Codeeingaben
Ereignisspeicher Ca. 7 Millionen letzte Ereignisse, einschließlich Datum und Zeit
Netzteil Typ A (gemäß EN 50131-6)
Hinweis T 031: Bei einem Stromausfall wird das System für 24 Stunden mit Strom versorgt und gleichzeitig ein Fehlerbericht an die Leitstelle gesendet.
2G GSM-Kommunikator 850 / 900 / 1800 / 1900 MHz
3G GSM-Kommunikator 2100 MHz
Betriebsumgebung Umgebungsklasse II (allgemeine Innenbereiche) gemäß EN 50131-1
Betriebstemperaturbereich -10 °C bis +40 °C
Klassifizierung Sicherheitsklasse 2/Umgebungsklasse II (gemäß EN 50131-1, EN 50131-3, EN 50131-6, EN 50131-10, EN 50131-5-3, EN 50136-1, EN 50136-2)
Funkfrequenz (mit dem Modul JA-11xR) 868,1 MHz
Funkemissionen ETSI EN 300 220-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM)
EMC EN 50130-4 ed. 2, EN 55032 ed. 3, ETSI EN 301 489-7
Sicherheitskonformität EN 60950-1
Betriebsbedingungen ERC REC 70-03, ERC DEC (98) 20
Zertifizierungsstelle TREZOR TEST, ANPI: INCERT T014(A)
Rufnummererkennung (CLIP) ETSI EN 300 089
